Treni a Levitazione Magnetica: Innovazione e Sviluppo Tecnologico
Proseguono gli sviluppi dei treni ad alta velocità, sia quelli che sfruttano le tradizionali rotaie, sia l'ambiziosa tecnologia maglev (magnetic levitation). Tra la promessa di tempi di viaggio rapidissimi e alcuni aspetti critici, la ricerca avanza a spron battuto.
La Corsa Globale ai Treni ad Alta Velocità
In Asia si sta accendendo la corsa per i treni ad alta velocità, sfruttando due tecnologie in particolare: la tradizionale rotaia, infrastruttura che ha contraddistinto questi mezzi sin dalla loro nascita, e il maglev, ovvero la levitazione magnetica, con convogli che viaggiano sospesi tramite tecnologia elettromagnetica.
Progetti di Punta in Cina
La Cina non si limita al maglev, ma è al lavoro per realizzare le tratte su rotaia più veloci al mondo. Il progetto CR450, sviluppato dalla China State Railway Group, potrebbe viaggiare a 450 km/h. Un treno concepito a partire dal 2018, con l'avvio ufficiale del progetto nel 2021.
Il Maglev in Giappone: Shinkansen e Linear Chūō Shinkansen
Il Giappone vanta una rete ferroviaria dedicata ai maglev, chiamata Shinkansen. L'obiettivo è estendere l'utilizzo dei maglev su tratte principali, come quella tra Tokyo e Nagoya. Entro il 2027 si punta a inaugurare il segmento iniziale di 286 km (su un totale previsto di 351) del Linear Chūō Shinkansen.
Aspetti Critici e Costi Elevati
La tecnologia maglev, pur promettente, non è esente da aspetti controversi. Il programma giapponese per la tratta maglev da Tokyo a Osaka ha un costo stimato di 55 miliardi di dollari. La Cina, d'altro canto, punta a stupire con il suo maglev da 600 km/h, sebbene non ancora su tratte principali.
Innovazioni Italiane nel Settore Maglev: IronLev
La tecnologia maglev ha destato interesse anche in Italia, con un approccio innovativo che mira a sfruttare i binari già esistenti. Il progetto italiano prevede di operare sul pattino dei vagoni in modo da creare trasporto con tecnologia elettromagnetica e senza attrito. Questa innovazione distingue il progetto italiano dagli altri nel mondo, rendendolo da questo punto di vista più sostenibile.
Il Concetto di Hyperloop e la sua Evoluzione
L'idea di far viaggiare i convogli in capsule pressurizzate risale a oltre un secolo fa. Tuttavia, a causa degli alti costi di realizzazione delle infrastrutture e delle oggettive difficoltà di progettazione, il treno a levitazione magnetica è rimasto a lungo un sogno fantascientifico. L'iniziativa Hyperloop One, pur avendo chiuso i battenti, non decreta la fine della tecnologia Hyperloop, che continua a evolversi.
IronLev: Tecnologia e Test

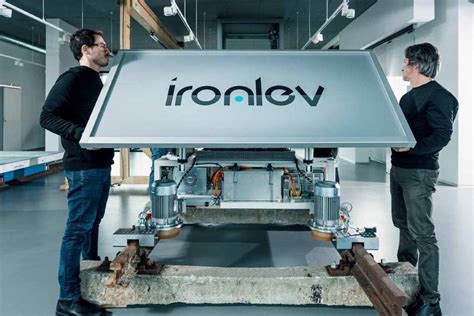

Una delle iniziative che porta avanti l'idea di trasporto a levitazione magnetica su binari più praticabili è quella di IronLev, sviluppata da un'azienda hi-tech di Treviso. A differenza dell'Hyperloop, IronLev non richiede l'uso di tubi per capsule ad alta velocità e promette di raggiungere i 500 km/h.
Il primo test al mondo di levitazione ferromagnetica passiva è stato presentato a LetExpo2024, la Fiera del Trasporto e della Logistica sostenibili a Verona. La sperimentazione, condotta sulla tratta Adria-Mestre in collaborazione con la Regione Veneto, ha dimostrato la possibilità di applicare la levitazione magnetica su linee ferroviarie già in uso. I vantaggi includono notevole efficienza, riduzione del rumore e delle vibrazioni grazie all'assenza di attrito.
Durante il test, un prototipo del peso di una tonnellata ha percorso con successo un tracciato di riferimento di 2 km a una velocità autolimitata di 70 km/h, senza necessità di modifiche al binario esistente o di elementi accessori, interagendo direttamente con le tradizionali rotaie ferroviarie.
Vantaggi di IronLev
Uno dei principali vantaggi del sistema IronLev è la sua efficienza energetica. Non richiede alimentazione elettrica per i magneti, non utilizza carburanti e non genera attrito sui binari. Grazie alla levitazione ferromagnetica passiva, è possibile spostare carichi pesanti con una forza minima. L'energia richiesta serve soltanto a mettere in movimento il vagone. La tecnologia permette inoltre diverse modalità di spinta e frenata con recupero dell'energia.
Cos'è la Levitazione Magnetica?
La tecnologia del trasporto guidato a levitazione magnetica si basa sull'uso di forze elettromagnetiche per la mobilità del vettore, sfruttando il principio di base del magnetismo. Nei sistemi ferroviari, vengono utilizzati elettromagneti o bobine superconduttori per generare un campo magnetico che spinge il treno nella direzione del moto. Questi sistemi offrono prestazioni di velocità elevate con un impatto ambientale ridotto rispetto ai sistemi ferroviari tradizionali su ruota.
Principali Sistemi di Levitazione Magnetica
Le tecnologie moderne includono tre principali sistemi:
- Sistema Maglev: utilizza magneti superconduttori per far librare il convoglio sopra un binario e viaggiare a oltre 600 km/h.
- Sistema Hyperloop: spinge la capsula a velocità fino a 1.200 - 1.220 km/h in tubi a bassa pressione.
- Sistema IronLev: utilizza un carrello a levitazione magnetica su vie ferroviarie già esistenti fino a 500 km/h.
In sintesi, Maglev si basa su magneti superconduttori, Hyperloop utilizza tubi a bassa pressione, mentre IronLev adatta la levitazione magnetica nella versione ferromagnetica passiva su infrastrutture ferroviarie esistenti, offrendo soluzioni diverse per il trasporto ad alta velocità. L'assenza di rumore di rotolamento e di vibrazioni rende queste tecnologie vantaggiose anche nelle applicazioni di trasporto urbano.
Funzionamento e Applicazioni di IronLev
L'architettura di IronLev si basa su una particolare configurazione dei magneti inseriti all'interno di pattini a forma di "U" rovesciata, che avvolgono il binario senza toccarlo. Questa soluzione è autoportante, non necessitando di immettere elettricità nel sistema. Tale configurazione aumenta la sicurezza, prevenendo il deragliamento del vagone.
Dal punto di vista ambientale, il campo magnetico generato risulta interamente contenuto nello spazio tra il pattino e il binario, senza generare interferenze esterne, nel rispetto dell'ambiente e della salute dei passeggeri.
Potenziali Applicazioni
Progettata per ripensare il trasporto ferroviario, la tecnologia IronLev ha tra le sue possibili applicazioni:
- Trasporto urbano (metro e tram)
- Intrattenimento (impianti di risalita, monorotaie, roller coaster)
- Automazione industriale
- Parcheggi automatici e ascensori
- Settore dell'architettura e dei serramenti
L'integrazione dei deviatoi del binario rappresenta un punto cruciale per la completezza del sistema, con diverse soluzioni ancora in fase di valutazione per rendere il sistema applicabile anche su scala urbana.
Levitazione Quantica, come FUNZIONA IN 1 MINUTO
Approfondimenti Tecnici sulla Levitazione Magnetica
Nei sistemi ferroviari a levitazione magnetica, vengono impiegati elettromagneti o bobine superconduttori per generare un campo magnetico che spinge il treno nella direzione del movimento. La repulsione e l'attrazione magnetica sono utilizzate come mezzo di locomozione.
Sebbene la velocità dei Maglev consenta loro di fare concorrenza all'aereo anche nei lunghi percorsi, gli alti costi per la realizzazione delle infrastrutture ne hanno limitato finora l'utilizzo a brevi tratte molto frequentate.
Tecniche di Levitazione

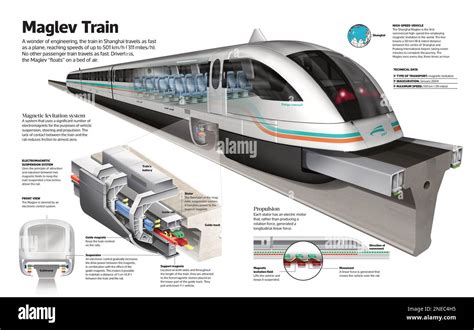

- Sospensione Elettromagnetica (EMS): utilizza elettromagneti convenzionali montati sull'estremità di una coppia di strutture poste sotto il treno che avvolgono i fianchi e la parte inferiore della guidovia. I magneti, attirati verso i binari laminati in ferro, sorreggono il treno.
- Sospensione Elettrodinamica (EDS): il treno ottiene la levitazione sfruttando le polarità opposte dei magneti del veicolo e gli avvolgimenti siti sul binario, o viceversa. La forza repulsiva si sviluppa in conseguenza del movimento del veicolo e non è attiva a veicolo fermo.
Un'altra tecnica prevede l'indirizzamento di un flusso fortemente accelerato di protoni verso il magnete permanente (ancorato al carrello) tale da accrescerne esponenzialmente il campo magnetico.
Approcci Nazionali e Sviluppi
Giappone e Germania sono paesi molto attivi nella ricerca sui Maglev, con approcci differenti. In un progetto, il treno levita grazie alla forza repulsiva dello stesso polo magnetico e si muove grazie alla forza attrattiva tra poli opposti. Il treno è mosso da un motore lineare posto nel tracciato o nel treno (o in entrambi); gli induttori magnetici di grandi dimensioni sono installati nel tracciato e generano il campo magnetico necessario a sostenere e muovere il treno.
Magneti fissi basati su elettromagneti o magneti permanenti sarebbero instabili secondo il teorema di Earnshaw. Magneti diamagnetici e superconduttori non possono mantenere stabile un Maglev. Gli attuali sistemi Maglev sono stabilizzati da elettromagneti gestiti elettronicamente, molto pesanti e che richiedono elevate quantità di corrente elettrica.
Il peso di un grande elettromagnete è una componente importante in un progetto Maglev: un campo magnetico molto intenso è necessario per far levitare un pesante treno. La ricerca convenzionale sui Maglev punta a utilizzare superconduttori per realizzare elettromagneti efficienti. Gli effetti di un intenso campo magnetico sul corpo umano sono in gran parte sconosciuti, e per la sicurezza dei passeggeri potrebbe essere necessario aggiungere schermi contro i campi magnetici.
Inductrack: Un Sistema Economico

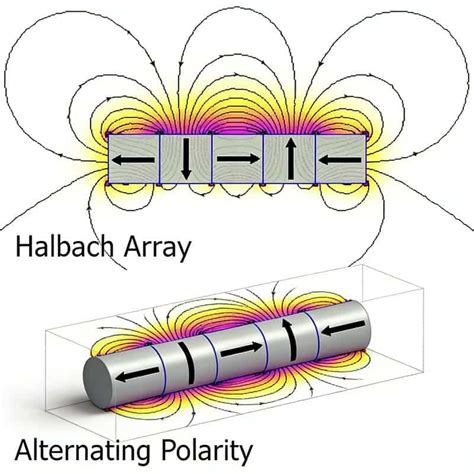

Un nuovo sistema, forse più economico dei sistemi convenzionali, è chiamato Inductrack. Questa tecnologia, sviluppata dal fisico Richard F. Post, si basa sull'utilizzo di elettromagneti non alimentati (passivi) e magneti permanenti. La teoria si basa sull'utilizzo delle correnti indotte dai magneti permanenti negli elettromagneti quando questi attraversano, in movimento, le linee di campo prodotte dai magneti permanenti. Questa tecnologia necessita di corrente solamente durante il movimento del mezzo e la quantità necessaria è direttamente proporzionale alla velocità.
Nel prototipo, i magneti permanenti erano montati sul carrello orizzontalmente per l'altezza e verticalmente per la stabilità. I magneti e il carrello non sono alimentati se non per dare velocità. L'Inductrack utilizza per stabilizzarsi gli Array Halbach, un insieme di magneti permanenti che stabilizzano il movimento nelle linee di forza magnetiche senza bisogno di elettricità; questi elementi incrementano il campo magnetico da un lato, cancellandone la presenza dal lato opposto.
Applicazioni Aerospaziali e Record di Velocità
Alcune agenzie spaziali, tra cui la NASA, stanno effettuando ricerche sui Maglev per sviluppare un metodo economico di lanciatore spaziale. L'obiettivo è sviluppare Maglev talmente veloci da superare la velocità di fuga terrestre, utilizzando il sistema per accelerare un carrello che poi impiegherà piccoli razzi per raggiungere l'orbita.
Nel 2010, il treno JR-MAGLEV MXL02, che utilizza il sistema a sospensione elettrodinamica (EDS), ha ottenuto il record di 581,6 km/h su una corsa di test. Più recentemente, il Giappone ha testato nella prefettura di Yamanashi un treno Maglev che ha raggiunto la velocità record di 603 km/h, la massima velocità mai raggiunta da un convoglio terrestre.
Panoramica dei Sistemi Maglev Esistenti e in Progetto
La tecnologia Maglev ha visto diverse implementazioni commerciali e sperimentali in tutto il mondo.
Sistemi Commerciali e Sperimentali
- Berlino: negli anni '80, la società M-Bahn costruì una linea Maglev da 1,6 km.
- Aeroporto Internazionale di Birmingham: operativo tra il 1984 e il 1995, fu il primo sistema commerciale automatico basato su Maglev a bassa velocità.
- Linea Linimo (Nagoya, Giappone): aperta al pubblico nel marzo 2005, è lunga 8,9 km e comprende nove stazioni.
- Transrapid (Germania/Cina): la compagnia tedesca ha sviluppato una linea di test a Emsland e ha costruito la prima linea commerciale ad alta velocità, la Shanghai Maglev Train, operativa dal 2002.
- Incheon Maglev (Corea del Sud): connette sei stazioni per una tratta da 6,1 km e una velocità di 110 km/h.
Sviluppi in Italia
In Italia ci sono state varie idee per aprire linee a levitazione magnetica:
- Trapani-Milo: prototipi di treni ad alta velocità furono costruiti e collaudati nell'ex aeroporto militare.
- Progetti Hyperloop: conservati nella Biblioteca centrale della Regione Siciliana, includono un modello embrionale chiamato IAP3.
- Proposta a Brescia: nel 2008, Andrew Spannaus propose di collegare Malpensa con Milano, Bergamo e Brescia per l'Expo 2015.
- Proposta in Toscana: nel 2011, Nicola Oliva propose una linea che collegasse Firenze allo scalo aeroportuale di Pisa.
Una proposta particolare di Maglev punta a realizzare tunnel interrati senza aria, in grado di far viaggiare treni a velocità massime di 6000-8000 km/h, potenzialmente attraversando gli oceani se costruiti a profondità sufficienti.
Il Futuro della Levitazione Magnetica
La tecnologia Maglev continua a evolversi, con ricerche in corso in diversi paesi per migliorare efficienza, ridurre costi e ampliare le applicazioni. L'obiettivo è rendere il trasporto ferroviario ancora più veloce, efficiente e sostenibile.
