Barra Filettata: Significato, Tipi e Applicazioni
Le barre filettate, conosciute anche come prigionieri, sono componenti essenziali nel mondo dell'ingegneria, dell'edilizia e della produzione. Si tratta di aste, solitamente metalliche, con una filettatura che si estende per tutta la loro lunghezza o parzialmente, progettate per collegare, stabilizzare o regolare diversi elementi tra loro. La loro apparente semplicità nasconde una versatilità straordinaria e un ruolo cruciale nel garantire integrità strutturale e fissaggio affidabile in una vasta gamma di applicazioni.
Comprendere le tipologie, i materiali, gli utilizzi e i metodi di installazione delle barre filettate è fondamentale per chiunque lavori in questi settori, dai professionisti esperti agli hobbisti.
Tipologie di Filettature e Barre Filettate
Il primo passo per una buona conoscenza delle diverse possibilità di accoppiamento tra vite e madrevite è la comprensione dei tipi di filettature e della loro designazione. Ogni filettatura si distingue attraverso differenti elementi che la caratterizzano.
Filettature di Collegamento e Trasmissione di Potenza
La filettatura triangolare è comunemente utilizzata come sistema di collegamento. L'angolo tra i filetti è di 60°, e la cresta può essere piana o arrotondata. A differenza della filettatura triangolare, altri sistemi non sono utilizzati principalmente per il collegamento, ma per la trasmissione di potenza. Ad esempio, le filettature trapezoidali possono essere sottoposte a numerose modifiche senza compromettere l'efficienza dell'elemento. L'angolo tra i filetti può variare dai 10° ai 15°, riducendo così lo spazio tra i denti.
Filettatura Metrica ISO

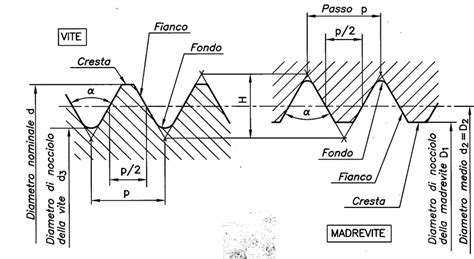

La filettatura metrica ISO rappresenta lo standard riconosciuto dall'Organizzazione Internazionale per la Normazione (ISO) a partire dal 1947. Si presenta con un profilo triangolare e un angolo di profilo di 60°. Le viti prodotte secondo questa metrica sono identificate con una "M". Un esempio di designazione è "M 16 x 1,5 sin", che indica: filettatura metrica ISO a profilo triangolare, diametro nominale 16 mm, elica sinistra e passo fine.
Passo Grosso e Passo Fine
Tra i valori indicati nella designazione di una filettatura, troviamo i passi della filettatura. Il passo del filetto è la distanza che intercorre tra due filetti consecutivi della stessa elica, ovvero tra le scalanature della vite. La filettatura a passo grosso è quella con diametro standard nominale che assicura la tenuta contro lo svitamento. A questa serie corrisponde un solo valore di passo, e l'aggettivo "grosso" indica che questo passo ha il valore maggiore per quel diametro.
La filettatura a passo fine viene utilizzata per impieghi particolari, come ad esempio in casi in cui è richiesta una maggiore capacità antisvitamento, una maggiore capacità di tenuta ai fluidi, o quando si necessita di una regolazione molto precisa durante l'avvitamento.
Altri Tipi di Filettature
- Filettatura Whitworth: Ha un profilo ideale triangolare molto simile a quello metrico ISO, ma con un angolo al vertice di 55° invece di 60°. L'identificazione avviene in unità anglosassoni (pollici).
- Filettatura a onda: Impiegata per attacchi elettrici, di lampadine, valvole a tappo, ecc. La sua designazione avviene mediante indicazioni convenzionali.
- Filettatura Gas (BSP): Può essere cilindrica (BSPP - British Standard Pipe Parallel) o conica (BSPT - British Standard Pipe Taper). Ad esempio, G 1'' indica una filettatura Gas cilindrica su un tubo di diametro interno di un pollice.
- Filettatura SAE (Society of Automotive Engineers): Comunemente utilizzata in ambito automobilistico.
- Filettatura PG (Panzergewinde): Creata in Germania, è principalmente utilizzata per filettare tubi porta conduttori elettrici e connessioni elettriche.

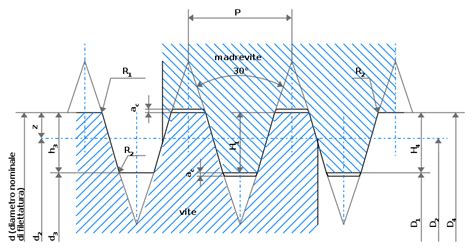

- Filettatura Trapezoidale: Ha per profilo un trapezio isoscele simmetrico e ha sostituito le vecchie filettature a profilo quadrato o rettangolare. È molto utile per la trasmissione di potenza e per le viti madri.
- Filettatura a dente di sega: È una filettatura asimmetrica, usata come vite di manovra quando entrano in gioco grandi sforzi di direzione e senso costanti.
Filettature a Più Principi
Se, invece di un solo filetto, se ne avvolgono sulla superficie cilindrica due o più affiancati, la filettatura si dice a due o più principi. Nel caso di principio multiplo, a un singolo giro di avvitamento della vite corrisponde una movimentazione lungo l'asse longitudinale dell'elicoide pari al passo apparente moltiplicato per il numero dei principi, ovvero pari al passo effettivo.
Caratteristiche e Specifiche delle Barre Filettate
Una barra filettata è un'asta con una filettatura che si estende per tutta la sua lunghezza. Queste aste vengono utilizzate nelle applicazioni di tensione e possono anche essere chiamate prigionieri. Quando si sceglie una barra filettata, è fondamentale leggere attentamente le specifiche, che includeranno il diametro principale, il passo della filettatura e la lunghezza.

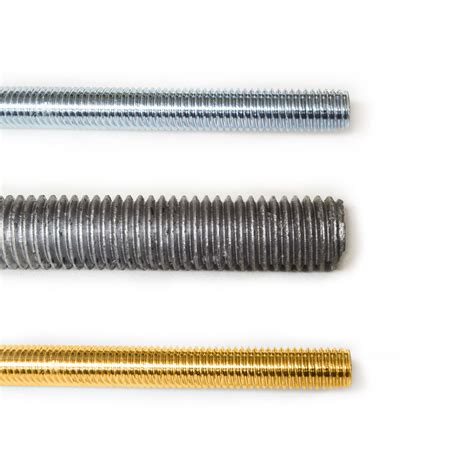

Materiali e Rivestimenti
La scelta del materiale e dei rivestimenti protettivi è fondamentale per le prestazioni e la longevità delle barre filettate. I materiali più comuni includono:
- Acciaio al carbonio: Ampiamente disponibile, apprezzato per resistenza e convenienza. Spesso trattato con rivestimenti come la zincatura (per protezione moderata) o la galvanizzazione a caldo (per resistere a condizioni esterne più difficili).
- Acciaio inossidabile: Eccellente resistenza alla corrosione e robustezza. I gradi più diffusi sono il 304 (applicazioni generiche) e il 316 (resistenza superiore a cloruri e acqua salata, ideale per applicazioni marine e chimiche).
- Acciaio legato: Combina elevata resistenza e tenacità per applicazioni gravose, spesso sottoposto a trattamento termico.
- Ottone o Bronzo: Meno comuni, ma necessari per applicazioni che richiedono conduttività elettrica o un aspetto estetico gradevole.
L'importanza della scelta del materiale e del rivestimento giusti non può essere sottovalutata, poiché influisce direttamente sulla resistenza della barra filettata alle sfide ambientali e alle sollecitazioni meccaniche.
Classi di Resistenza
Quando si acquista una barra filettata, sulla confezione sono indicate delle cifre che si riferiscono alla sua classe di resistenza (ad esempio, 4.8, 8.8, 10.9). Il primo numero, moltiplicato per 100, indica la resistenza alla trazione e allo stress meccanico. Il secondo numero, dopo il punto, indica la resistenza allo snervamento, ovvero lo stress al quale le deformazioni continuano a crescere senza aumentare il carico.
Specifiche Tecniche
Le specifiche da considerare includono:
- Diametro principale: Il diametro esterno della barra.
- Passo della filettatura: La distanza tra due filetti consecutivi.
- Lunghezza: La lunghezza totale dell'asta.
- Angolo di filettatura: Può variare (es. 30°, 45°, 60°). Una barra da 30° ha filettature più affilate e sottili, mentre una da 60° ha filettature più spesse e meno affilate. Maggiore è l'angolo, maggiore è il carico a cui la barra può resistere.
Applicazioni delle Barre Filettate
Le barre filettate sono incredibilmente versatili e trovano applicazione in quasi tutti i settori.
Edilizia e Costruzioni
In edilizia, le barre filettate sono ampiamente utilizzate per il fissaggio di componenti strutturali, la sospensione di griglie di controsoffitti, l'ancoraggio di pareti e nei sistemi di casseforme per calcestruzzo. Sono eccellenti per unire elementi in legno, metallo e calcestruzzo, consentendo regolazioni successive all'installazione. Vengono spesso utilizzate come bulloni di ancoraggio annegati nel calcestruzzo per garantire una presa salda per basi di macchinari, colonne in acciaio strutturale o attrezzature pesanti. La loro importanza è cresciuta con l'esigenza di predisporre strutture antisismiche.
Industria Automobilistica
Nell'industria automobilistica, le barre filettate sono parte integrante dei supporti motore, del telaio e dei sistemi di sospensione. Le loro precise dimensioni di filettatura garantiscono il fissaggio sicuro dei componenti e la loro regolazione per l'allineamento o la messa a punto delle sospensioni.
Settori Elettrico e HVAC
Gli addetti ai lavori utilizzano barre filettate per appendere tubi, condotti e canaline portacavi a soffitti o pareti. Offrono flessibilità in termini di lunghezza e resistenza, consentendo altezze di installazione personalizzate e fissaggi sicuri.
Produzione e Manifattura
Gli impianti di produzione utilizzano barre filettate per l'assemblaggio di macchinari, sistemi di trasporto e attrezzature pesanti. Grazie alla possibilità di tagliare le barre a lunghezze personalizzate e alla loro elevata resistenza alla trazione, sono preferite per la creazione di strutture regolabili e il supporto di parti mobili.
Applicazioni Speciali
- Dispositivi medici: Utilizzate in apparecchiature di laboratorio, macchine per imaging e robot chirurgici.
- Aerospaziale: Aiutano ad assemblare i telai degli aeromobili, a fissare componenti essenziali e a mantenere in posizione i supporti motore.
- Viti di comando: Un tipo di barra filettata che converte il moto rotatorio in movimento rettilineo, utilizzate in attuatori lineari, macchine utensili e dispositivi automatizzati per controllare movimenti precisi.
ASSOGESSO - Applicazione Controsoffitti
Scelta della Barra Filettata Giusta
La scelta della barra filettata più adatta a un progetto richiede un approccio metodico:
- Requisiti meccanici: Considerare il carico da sopportare, se sarà sottoposta a trazione, taglio o compressione, e il grado di flessibilità o regolazione richiesto. Diametro e passo della filettatura determinano la resistenza.
- Condizioni ambientali: L'esposizione a umidità, sostanze chimiche, temperature estreme o radiazioni UV richiede materiali e rivestimenti specifici.
- Specifiche di installazione: Le barre completamente filettate offrono filettatura continua per giunzioni regolabili, mentre quelle parzialmente filettate possono offrire migliore resistenza al taglio.
- Lunghezza: Le barre sono disponibili in lunghezze standard ma possono essere tagliate a misura.
- Compatibilità: Assicurarsi che dadi e rondelle corrispondano allo standard di filettatura (metrico o imperiale) e alle dimensioni della barra.
- Standard pertinenti: Verificare standard come ASTM, ISO o DIN per confermare qualità e dimensioni, specialmente per lavori industriali o strutturali.
Lavorazione e Installazione delle Barre Filettate
La lavorazione delle barre filettate comporta l'aggiunta di filettature elicoidali a barre cilindriche tramite taglio, rullatura o formatura. La rullatura dei filetti, che utilizza matrici temprate per pressare i filetti nella barra, mantiene il materiale resistente e offre fino al 20% di resistenza in più rispetto alle filettature tagliate. La filettatura per taglio utilizza utensili come maschi o torni che asportano materiale.
Metodi di Produzione
- Rullatura: Processo additivo che deforma la superficie dell'asta, senza rimozione di materiale. Ideale per produzione su larga scala e per mantenere la resistenza del materiale.
- Taglio (Maschiatura, Tornitura): Tecniche sottrattive che utilizzano utensili da taglio per rimuovere materiale e formare le filettature. Utili sia per filettature interne che esterne.
- Stampa 3D: Tecnica additiva che crea fili come parte del processo di costruzione.
Fasi di Lavorazione
- Selezione della materia prima: Acciaio al carbonio, acciaio inossidabile, ottone, alluminio, leghe speciali, fibra di carbonio o plastica.
- Filettatura: Eseguita per rullatura o per taglio.
- Pulizia: Rimozione di detriti o oli.
- Finitura superficiale: Lucidatura o burattatura per migliorare levigatezza e aspetto.
- Fasi aggiuntive: Foratura o lavorazione di scanalature, se necessario.
Per lavorare le barre filettate in modo efficiente e preciso, sono necessarie attrezzature e utensili speciali. È fondamentale scegliere i parametri corretti, come la velocità di avanzamento pari al passo del filetto durante la tornitura e impostare correttamente la velocità del mandrino in base al materiale.
Suggerimenti per l'Installazione e Manutenzione
- Utilizzare gli utensili corretti: Evitare di danneggiare le filettature durante il serraggio dei dadi.
- Lubrificazione: L'applicazione di lubrificante per filettature può aiutare a raggiungere la coppia desiderata senza grippaggi.
- Allineamento: Le barre disallineate possono subire sollecitazioni di flessione.
- Ispezioni periodiche: Pulisci regolarmente e controlla eventuali segni di allentamento, usura o cricche da fatica, specialmente in ambienti difficili.
- Fissaggio: Utilizzare rondelle elastiche, composti frenafiletti o metodi di serraggio a doppio dado per fissare saldamente i dadi.
Una corretta installazione e una manutenzione ordinaria sono essenziali per massimizzare la durata e la funzionalità delle barre filettate, garantendo che gli assemblaggi rimangano sicuri e affidabili nel tempo.
