Guida alla Memorizzazione e Programmazione della Ricetrasmittente Baofeng UV-5R
Le ricetrasmittenti Baofeng UV-5R sono strumenti molto diffusi tra radioamatori e professionisti, ma la loro piena potenzialità può essere sfruttata solo dopo aver appreso come memorizzare e programmare i canali. Questa guida dettagliata illustra le funzionalità dei tasti principali, il funzionamento del menu e le procedure per la memorizzazione dei canali sia manualmente che tramite software dedicato.

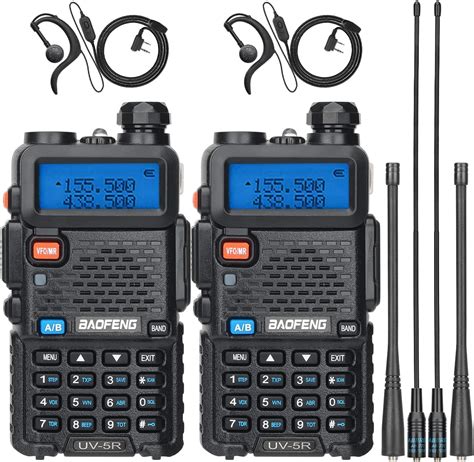

Tasti Principali e Loro Funzioni
Per un utilizzo efficace della Baofeng UV-5R, è fondamentale conoscere le funzioni dei tasti principali:
- [VFO/MR]: Permette di alternare la visualizzazione tra la modalità frequenza numerata (VFO) e la modalità nome del canale (MR - Memory Recall).
- [A/B]: Questa radio è in grado di monitorare due frequenze contemporaneamente. Questo tasto consente di passare dall'ascolto della frequenza A a quella B e viceversa.
- [BAND]: Consente di cambiare la banda di frequenza operativa, passando da UHF a VHF e viceversa.
- [CALL] (tasto arancione laterale): Una pressione rapida avvia la radio FM per l'ascolto di musica. Tenendo premuto il tasto si attiva l'avviso di chiamata.
- [MONI] (tasto nero laterale): Una singola pressione accende la funzione torcia (LED in cima alla radio). Una seconda pressione fa lampeggiare il LED, una terza lo spegne. Tenendo premuto il tasto si annulla lo squelch, aprendo la frequenza in uso per un ascolto continuo.
- [# n-o] (simbolo con chiavetta): Tenendo premuto questo tasto si bloccano tutte le altre funzioni della tastiera per prevenire pressioni accidentali. Una seconda pressione li sblocca.
Il Menu della Baofeng UV-5R
Il menu della Baofeng UV-5R offre un'ampia gamma di impostazioni personalizzabili. La navigazione avviene tramite i tasti freccia [٧] e [٨] per selezionare la voce desiderata e il tasto [MENU] per confermare. Successivamente, si utilizzano nuovamente i tasti freccia per variare i parametri e si preme [MENU] per salvare l'impostazione.
Ogni voce del menu è accompagnata da un numero. È possibile accedere direttamente a una voce del menu digitando il suo numero corrispondente sulla tastiera numerica.
Voci del Menu più Utilizzate:
- SQL (Squelch): Regola il livello di soglia che impedisce alla radio di riprodurre il rumore di fondo quando non viene captato alcun segnale. Un livello più alto elimina i segnali più deboli, ma può ridurre il raggio di ricezione.
- STEP: Determina il salto di frequenza durante la navigazione tra i canali.
- TXP: Imposta la potenza di trasmissione (alta o bassa).
- SAVE: Configura l'avviso di batteria scarica.
- VOX: Attiva la trasmissione vocale, permettendo di trasmettere senza premere il tasto PTT quando si rileva un suono.
- ABR: Imposta il tempo di illuminazione del display.
- TDR (Dual Watch): Permette alla radio di monitorare contemporaneamente due frequenze impostate sul display (A o B). Quando un segnale viene ricevuto su una delle due frequenze, la ricezione e la trasmissione si spostano automaticamente sul canale attivo.
- MEMCH (Memory Channel): Utilizzato per memorizzare i canali.
- DELCH (Delete Channel): Permette di cancellare uno o più canali memorizzati.
- TX-AB: Quando l'opzione TDR è attiva, questo parametro fissa il canale di trasmissione (A o B), consentendo di ascoltare due canali ma trasmettere solo su uno.
Memorizzazione dei Canali Manualmente
La memorizzazione dei canali è una delle funzioni più importanti. Ecco come procedere:
- Posizionarsi sulla frequenza desiderata utilizzando i tasti freccia [٧] [٨] o digitandola direttamente con la tastiera numerica.
- Premere il tasto [MENU].
- Digitare il numero 27 (corrispondente alla voce MEM-CH) oppure scorrere il menu fino a trovarla.
- Premere nuovamente il tasto [MENU].
- Utilizzare i tasti freccia [٧] [٨] per scegliere il blocco di memoria (da 1 a 127) in cui salvare la frequenza.
- Premere ancora il tasto [MENU] per salvare il canale.
In questo modo, il canale viene memorizzato in ricezione. Per abilitare la trasmissione sulla stessa frequenza, è necessario ripetere l'operazione da capo, oppure è possibile impostare un canale che ascolta su una frequenza e trasmette su un'altra, creando ad esempio un ponte radio.
Per verificare la corretta memorizzazione, è possibile uscire dalla modalità menu e passare attraverso i canali memorizzati utilizzando la modalità VFO/MR.
Programmazione tramite Software BAOFENG
Il software dedicato Baofeng offre un metodo più rapido per gestire un gran numero di canali, creando una tabella di allocazione della memoria e caricandola sulla radio in un'unica operazione.
Requisiti:
- Cavo di collegamento Baofeng USB.
- Driver specifici per il cavo.
- Software BAOFENG (compatibile con la versione del firmware della radio).
Verifica della Versione del Firmware:
Per determinare la versione del firmware, spegnere la radio, tenere premuto il tasto [3 Save] e accendere contemporaneamente l'apparecchio. La versione (ad esempio, BFB2??) dovrebbe apparire per alcuni secondi.
Installazione e Utilizzo del Software:
- Installare il software BAOFENG specifico per la propria versione del firmware.
- Avviare il software SEMPRE con il cavo USB collegato al PC e alla radio. Non collegare il cavo dopo aver avviato il programma, poiché potrebbe causare crash.
- Una volta avviato il software, si presenterà una tabella per l'inserimento delle frequenze.
- Per facilitare l'operazione, è possibile scaricare un file di configurazione precompilato (ad esempio, PMR446_LPD.dat) e caricarlo tramite la funzione "File -> Open".
- Dopo aver compilato la tabella, fare clic su "Write" per trasferire le impostazioni sulla radio.
Come usare Chirp per programmare la radio amatoriale Baofeng UV-5R
Installazione Driver su Windows 7 (64-bit)
La corretta installazione dei driver è cruciale per il funzionamento del cavo di programmazione:
- Collegare il cavetto USB. Annullare la ricerca automatica dei driver da parte di Windows Update.

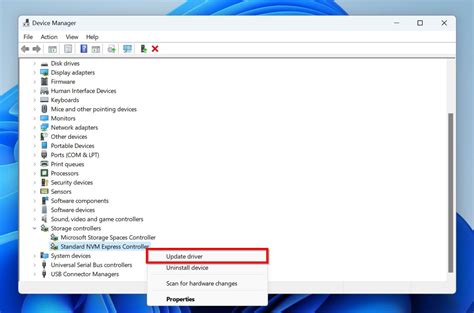

- Aprire "Gestione dispositivi" (tasto destro su "Computer" -> "Proprietà" -> "Gestione dispositivi"). Cercare la periferica "USB-Serial Controller" sotto "Altri dispositivi", solitamente contrassegnata da un'icona di avviso.
- Scaricare i driver appropriati (ad esempio, dal pacchetto "Vista&win7_64_Installer.exe" presente in "USB to COM Driver.rar\USB to COM Driver\usb driver win7_64bit\").
- Avviare l'installazione dei driver. Se richiesto di sostituire una DLL, scegliere di non sostituirla e continuare.
- Al termine dell'installazione, la periferica "USB-Serial Controller" dovrebbe scomparire da "Gestione dispositivi".
- Scollegare e ricollegare il cavo USB. La periferica dovrebbe ora essere riconosciuta correttamente.
In caso di problemi, verificare che la porta COM selezionata nel software di programmazione corrisponda a quella assegnata all'adattatore USB in "Gestione dispositivi" (es. COM3 per "Prolific USB-to-Serial COM Port").
Considerazioni sull'Utilizzo e Problematiche Comuni
Alcuni utenti hanno riscontrato problemi legati al surriscaldamento dei finali di trasmissione dopo un minuto di utilizzo a 5W, che può causare la scomparsa del display. Questo potrebbe essere dovuto a un SWR elevato o a un componente difettoso. Alcune soluzioni proposte includono la modifica per isolare il display dal calore e l'utilizzo di un'antenna diversa per ridurre l'SWR.
È importante notare che, nonostante questi inconvenienti, la Baofeng UV-5R è generalmente considerata un buon compromesso tra qualità e prezzo ("giocattolino" con un buon rapporto qualità/prezzo), ma non ci si possono aspettare prestazioni da dispositivi di fascia alta.
Per quanto riguarda i cavi di programmazione cinesi, la qualità può variare notevolmente. È consigliabile acquistare da venditori affidabili, chiedere informazioni sul chip Prolific utilizzato e, se possibile, evitare prezzi eccessivamente bassi che potrebbero indicare componenti di bassa qualità o modelli obsoleti.
